협신 HX-SYSTEM은 3-LENGTH(LP, MP, SP)와 3-TYPE(HH, HV, VV)의 이상적인 조합으로 고성능 열교환기를 경제적인 가격으로
공급하고 있습니다.

< 3-LENGTH >


< 3-TYPE >

H형
(고효율형),M형(H+V조합형),V형(대유량형)

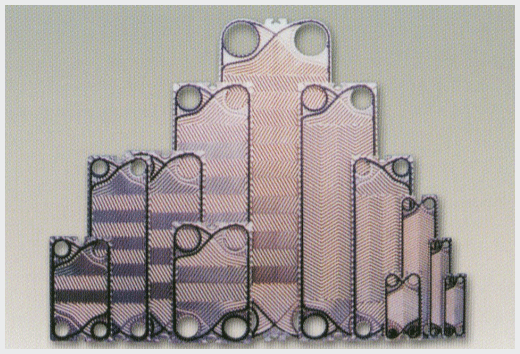

같은 폭과 동일한 구경(口徑)으로 길이만 서로
다른 3종의 규격이 각 口徑別로 갖추어져 있기
때문에 주어진 온도조건과 허용압력손실에

따라 적당한 길이의 전열판을 선택하므로써,
전열면적의 낭비가 없고, 불필요한 압력저항
을 최소한으로 줄일 수 있습니다.


동일 규격내에는 전열 및 압력 특성이 전혀 다른
두가지의 전열판(H형, V형)이 있는데, 이들의 조합
방법에 따라 H, M, V의 3가지조립형이
있게 됩니다.
H형 전열판은 전열 성능이 우수한 반면 압력저항도
높은형으로 전열면적당 열교환량이 큰 고효율형
입니다. V형 전열판은
전열성능이 낮은 반면 압력
저항도 낮은 형으로 많은 유량을 처리할 수 있는
대유량형입니다. M형은 그 중간 특성이 나타납니다.
따라서 주어진
온도, 유량, 압력조건에 알맞는
형식을 선택할 수 있어 경제적입니다.
